ASDK : Azure Stack Load balancer

Azure Stack 에서 Load balancer 는 두 가지 형태로 제공합니다. 인터넷 접점에 있는 Public Load Balancer 와 내부의 WAS/DB 서버등을 부하 분산 할 때 사용하는 Internal Load Balancer 를 제공합니다.



1. Public IP Address 생성

Load Balancer 생성시 Public IP Address가 필요 합니다. Public IP Address를 생성 해 보겠습니다.

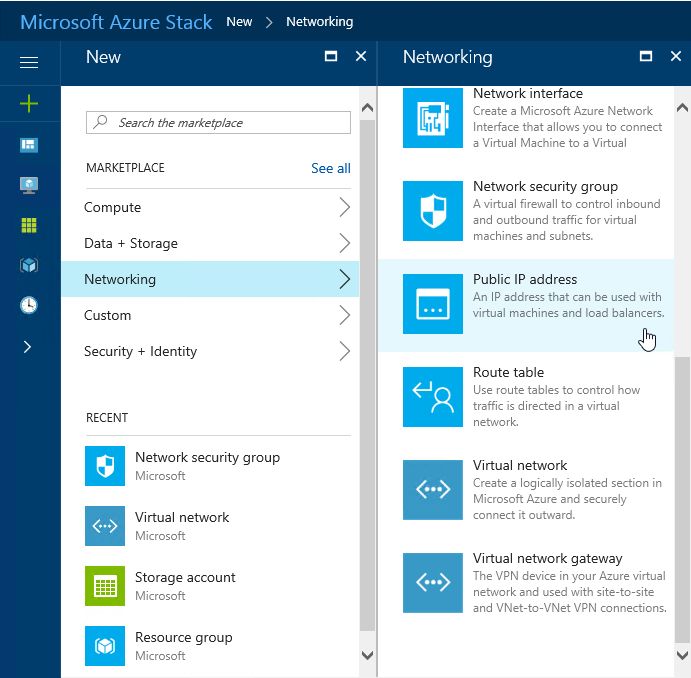

사용자 포탈로 로그인 후 "+New" 클릭합니다. "Networking" 을 클릭하고 나타나는 블레이드에서 "Public IP Address" 를 클릭합니다.

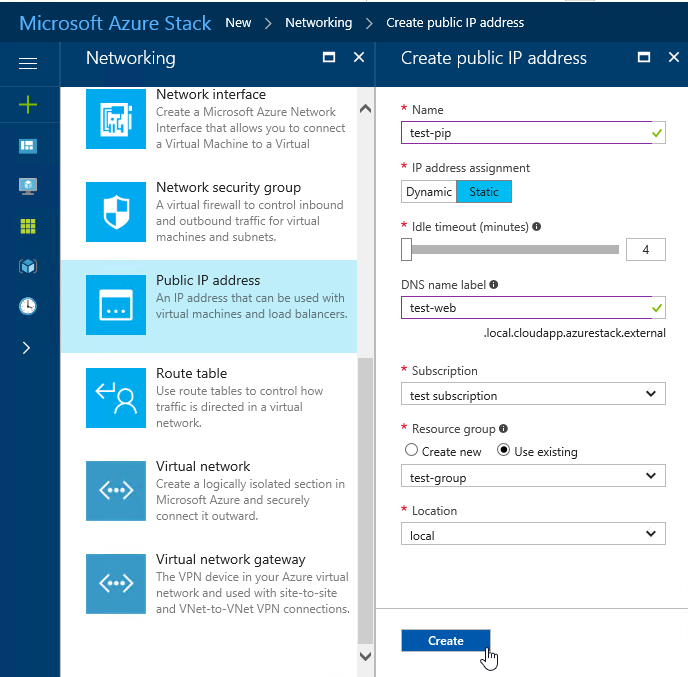

"Name" 항목에 임의의 이름을 넣고 "IP address assignment" 항목은 "Static"을 선택하여 고정 IP 주소로 사용합니다. "DNS name label" 에 임의의 이름을 넣고 "Subscription" 및 "Resource group"은 미리 만들어 놓은 것을 사용합니다. "Create" 버튼을 클릭해서 생성 합니다.

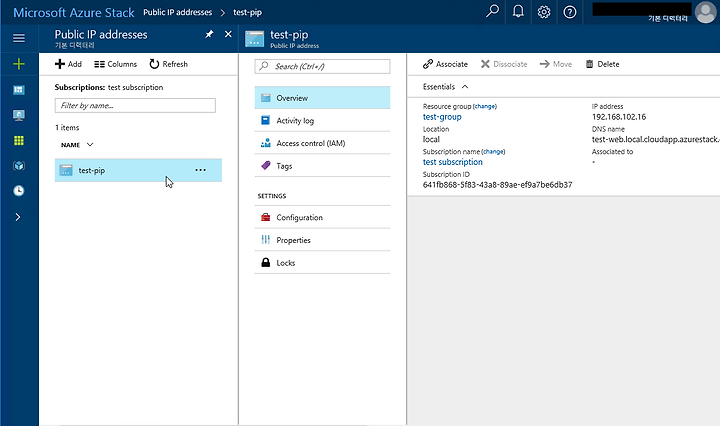

생성이 완료되면 "More Services > Public IP Address" 클릭하면 생성된 Public IP Address 리스트가 보입니다. 해당 Public IP Address를 클릭하면 자세한 정보를 확인 할 수 있습니다.

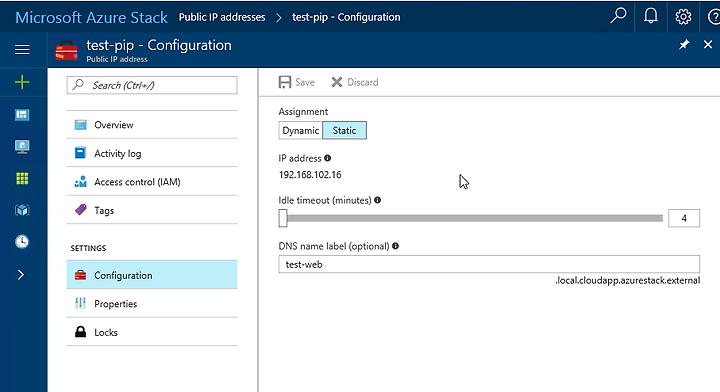

"Configuration" 을 클릭하면 "Assignment", Idle timeout", "DNS name label"  등이 보이고 설정 및 변경 할 수 있습니다.





2. Load Balancer

Load Balancer는 Public Load Balancer 와 Internal Load Balancer 를 제공합니다.



1. Public Load Balancer 생성

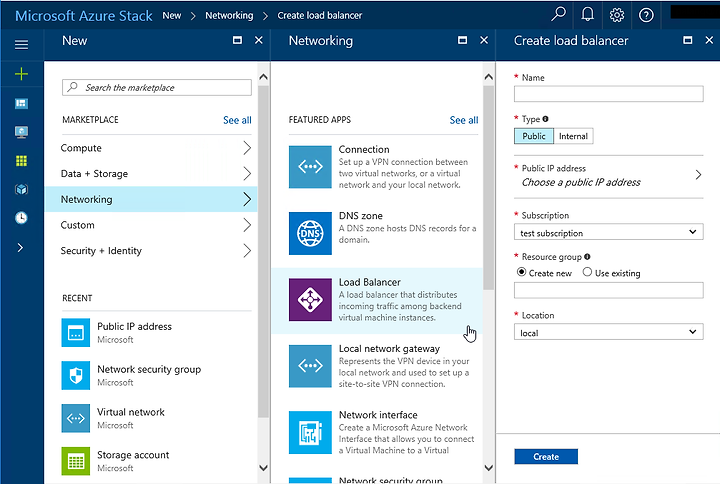

Azure Stack 사용자 포탈에 로그인 후 "+New" 를 클릭하고 "Load Balancer" 를 클릭합니다.

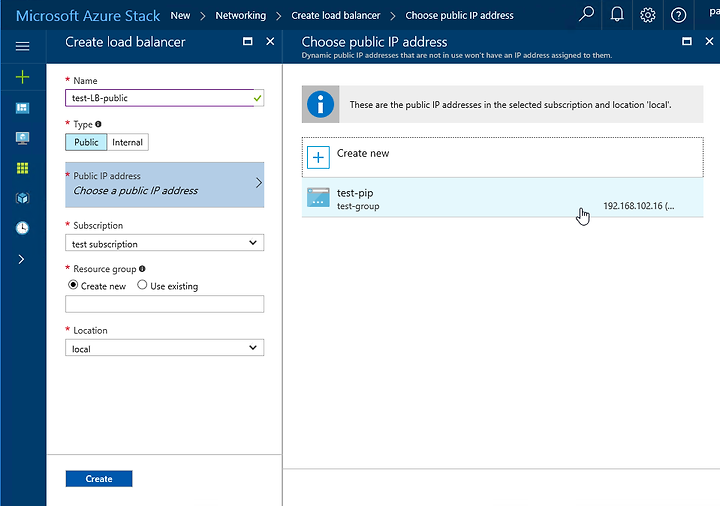

"Name" 항목에 임의의 이름을 넣고 "Type" 항목은 "Public"를 선택합니다. "Public IP address" 를 클릭하면 public IP address 를 선택하는 블레이드가 나타나고 여기서 미리 만들어 놓은 public IP address를 선택합니다.

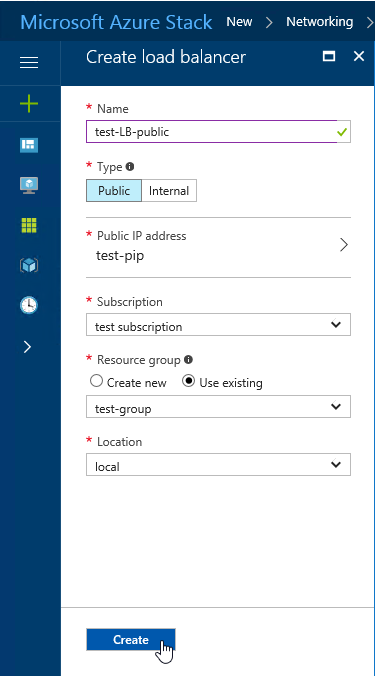

"Subscription" 및 "Resource group"은 미리 만들어 놓은 것을 사용합니다. "Create" 버튼을 클릭해서 생성 합니다.

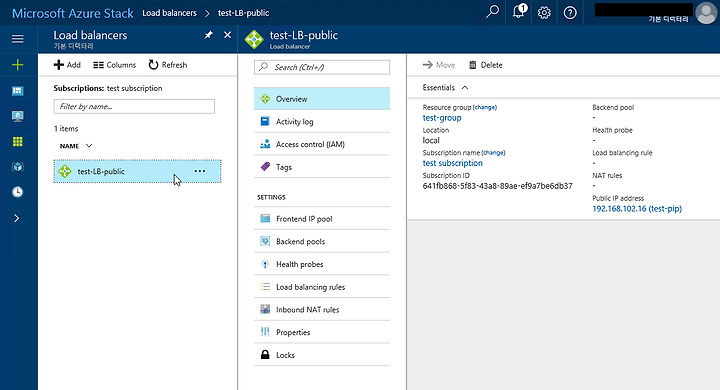

생성이 완료되면 "More Services > Load balancers" 클릭하면 생성된 load balancers 리스트가 보입니다. 해당  load balancers를 클릭하면 자세한 정보를 확인 할 수 있습니다.

Backend pool, Probe, Load Balancing rule, NAT rule 등은 아직 설정 값이 없습니다. 이 부분은 VM 이 생성 되어 있으면 설정이 가능 합니다.





2. Internal Load Balancer 생성

생성 방법은 Public Load Balancer 와 비슷합니다.

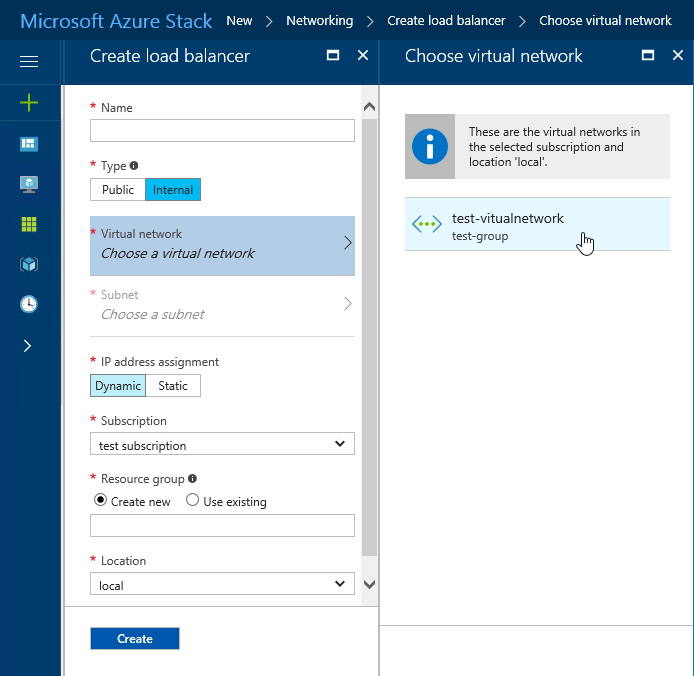

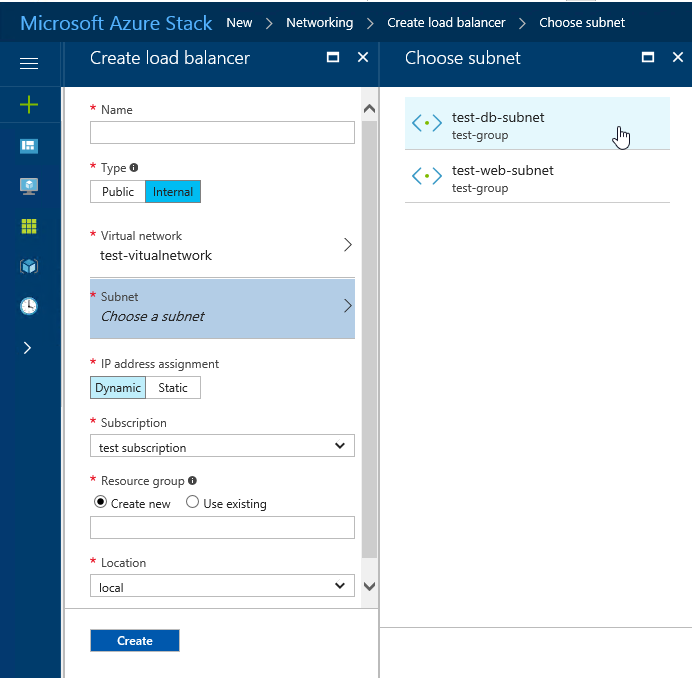

생성시 "Type" 을 "Internal" 로 선택하면, "Virtual network" 와 "Subnet" 설정이 새롭게 나타납니다. 여기에서 "Virtual network" 는 미리 만들어 놓은 virtual network를 선택합니다.

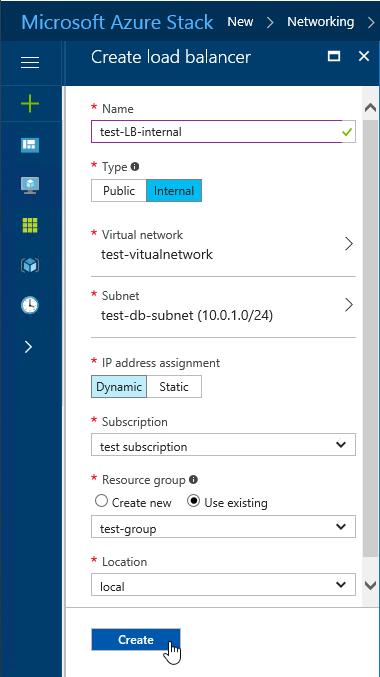

"Subnet" 을 클릭하면 미리 만들어 놓은 subnet 리스트가 보이고 사용 할 subnet 을 선택합니다.



그 외 나머지 값은 public load balancer 생성 방법과 동일 합니다. "Create" 버튼을 클릭해서 생성합니다.

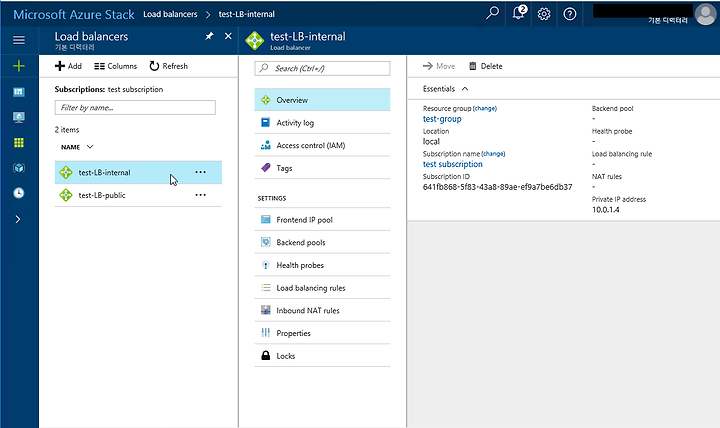

생성이 완료되면 "More Services > Load balancers" 클릭하면 생성된 load balancers 리스트가 보입니다. 해당  load balancers를 클릭하면 자세한 정보를 확인 할 수 있습니다
